1、800*1000*2200mm

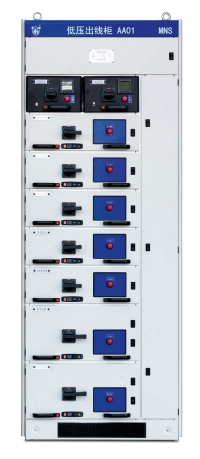

      抽出式开关柜标准尺寸(mm):800*1000*2200(宽*深*高)。 抽屉单元抽出后其防护等级可达到抗击电击防护等级IP20。 单面抽屉柜最多可以安装 48 个回路，最小抽屉单元为6E/4。

2、抽屉单元

    抽屉柜是由抽屉单元隔室、出线端子隔室、横向电缆隔室和水 平母线隔室组成，所有元件都装在抽屉单元内。 抽屉规格有10种规格：6E/4、6E/2、8E/4、8E/2、 6E、8E、12E、16E、20E、24E（E=25mm） 最大抽屉电流可达 630A。

  3、非全宽单元抽屉

    6E/4、6E/2、8E/4、8E/2 非全宽单元抽屉包含四种规格：6E/4，6E/2，8E/4，8E/2 （E=25mm）。一台柜体最多可装48个6E/4回路单元。 各规格抽屉具有相同的操作界面，并具有三位置联锁功能。

4、全宽单元抽屉

    6E、8E、12E、16E、20E、24E 全宽单元抽屉包含六种规格：6E，8E,12E,16E,  20E，24E（E=25mm）。均配备省力推进机构，可选配开门 式仪表板，方便用户接线。 抽屉具有隔离、试验、连接三个位置，每个位置均有显示和声 音提示功能。抽屉内可安装三极或四极断路器，抽屉可手动操 作，也可电动操作。
